Fernbedienbarer Partikelgenerator für Flüssigkeitströpfchen
Die einzelnen Laskin-Düsen (Einzeldüsen) werden bei typischen Zuluftdruckwerten nahezu in Schallgeschwindigkeit betrieben. Durch die hohe Scherung zwischen der austretenden Luft und der Flüssigkeit werden mikroskopisch kleine Flüssigkeitströpfchen erzeugt und in Blasen eingeschlossen, die beim Zerplatzen an der freien Oberfläche freigesetzt werden. Durch Zerplatzen der Blasen wird eine Sekundärzerstäubung erzeugt, bei der größere Tropfen entstehen, die durch eine horizontale Prallplatte an der Oberseite der Vorrichtung am Verlassen des Partikelgenerators gehindert werden. Bei diesem Generator können zehn identische Laskin-Düsen an der Basis der Vorrichtung unabhängig voneinander betrieben werden, um eine leicht kontrollierbare und wiederholbare Streudichte zu erlangen. Eine weitere Verdünnung der Partikel wird durch einen zusätzlichen Verdünnungsstrahl unter Umgehung der Flüssigkeit durch Vermischen mit dem entstehenden Nebel ermöglicht.
Funktionen und Vorteile:
- Bis zu 10 bar Arbeitsgegendruck.
- Zehn Laskin-Düsen.
- Circa 108 Partikel/Sekunde pro Düse
- Edelstahl-Druckbehälter.
- Verdünnungsluft: Variabel durch Zentralrohr.
- Schneller Nachfüllvorgang ohne Unterbrechung des Experiments.
- Fernbedienung: Pneumatische Betätigung einer beliebigen Anzahl von Düsen (1-10), um die Streudichte von dem Experiment aus zu regeln.
- Mit Magnetventilen für SPS- oder Computersteuerung kompatibel.
- Steckbare Rohrverbindungen und farbcodierte Luftschläuche für eine einfache Installation und Anpassung der Kabellänge.
- Einwegventile an allen Laskin-Düsen, um eine Kontamination der Luftversorgungsleitungen mit Trägerflüssigkeit zu vermeiden.
- Die Steuerbarkeit des Partikelgenerators kann an weitere Benutzeranforderungen angepasst werden.
Empfohlene Trägerflüssigkeiten:

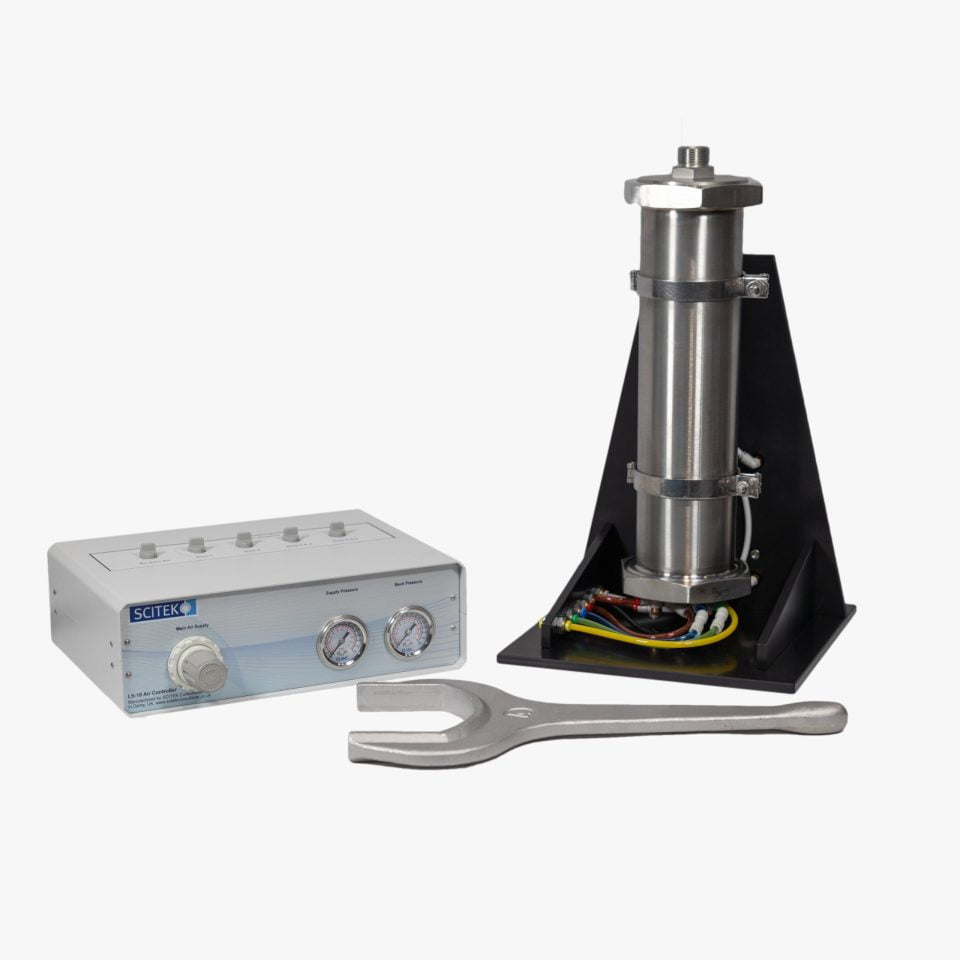

LS-10
Typische Trägermedien sind Maisöl, Olivenöl und Silikonflüssigkeiten (z. B. Dow Corning). Maisöl wird häufig in Windkanälen bei atmosphärischen Drücken und Temperaturen verwendet, da es preiswert ist und mikroskopisch kleine Tröpfchen erzeugt. Olivenöl weist einen höheren Flammpunkt bzw. eine höhere Zersetzungstemperatur auf und ist die Flüssigkeit der Wahl für viele Strömungen in Verbrennungsmotoren. Wenn der Betrieb bei sehr hohen Temperaturen und reduziertem Druck erforderlich ist, sind Silikon-Vakuumflüssigkeiten bevorzugt. Diese Flüssigkeiten wurden für den Einsatz in Vakuum-Diffusionspumpen entwickelt und verbinden einen sehr niedrigen Dampfdruck mit einem hohen Flammpunkt und einer mit Pflanzenölen vergleichbaren Oberflächenspannung und kinematischen Viskosität. Dieser Partikelgenerator kann auch für eine Anreicherung mit Feststoffpartikeln verwendet werden, wenn Pulver mit Wasser oder Methanol verdünnt wird.

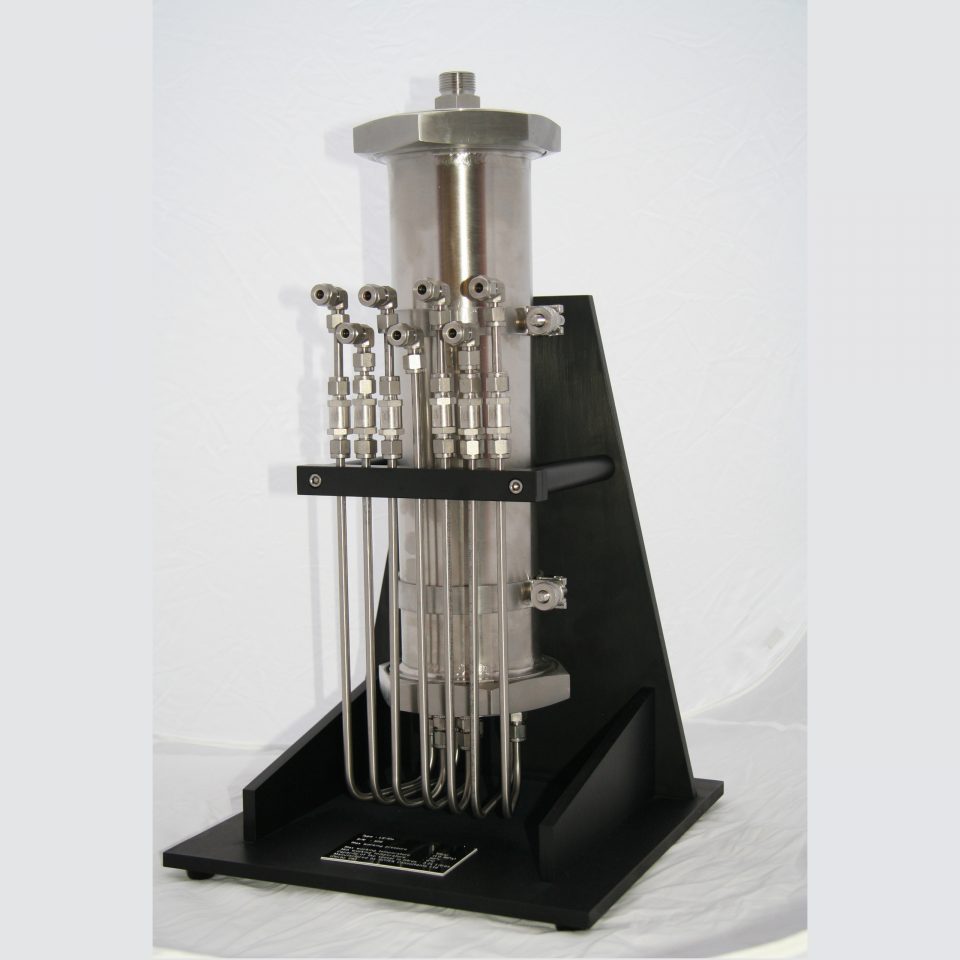

LS-10 Aceton
Dieser Partikelgenerator ist weitgehend gleich wie der LS-10, verwendet jedoch aufgrund des Acetons Zuleitungsrohre aus Edelstahl anstelle von Kunststoff und ist nicht mit einer Flüssigkeitsstandanzeige ausgestattet. Mit Aceton kann der Partikelgenerator für LIF-Studien verwendet werden. Dieser Partikelgenerator kann jedoch auch mit dünnflüssigen Ölen verwendet und wie unsere Standardversion LS-10 eingesetzt werden.
